绝缘软铜排

产品展示

PRODUCTS —

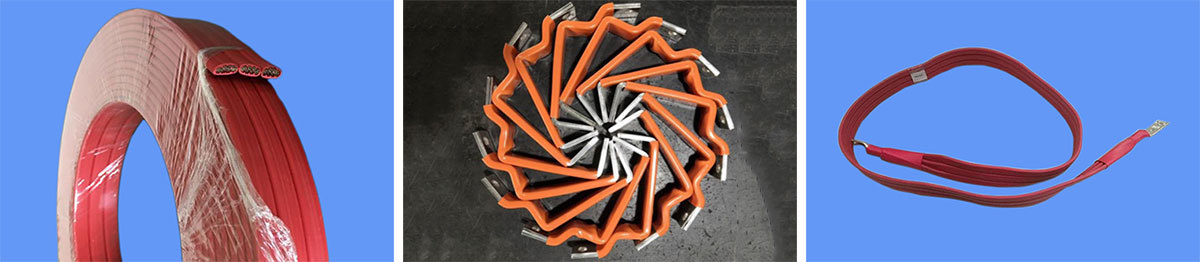

绝缘软铜排

绝缘软铜排又称叠片式绝缘软铜排、柔性母排,是由多层防电晕的扁平薄铜片导体叠加,外层采用挤塑方式包覆绝缘层制作而成
没有此类产品
产品描述
  绝缘软铜排又称叠片式绝缘软铜排、柔性母排,是由多层防电晕的扁平薄铜片导体叠加,外层采用挤塑方式包覆绝缘层制作而成。
  一、结构组成
  1、导体
  绝缘软铜排的导体采用T2软态铜带,可以分裸铜和镀锡铜两种。铜带规格有15.5×0.8,20×1,24×1,32×1,40×1,50×1,63×1,80×1,100×1,叠片层数在2到12片。
  2、绝缘层
  绝缘软铜排的绝缘层目前有特种聚氯乙烯(PVC)和热塑性弹性体(TPE)两种材料。TPE具有低烟无卤的特性。
  二、生产标准
  绝缘软铜排在世界范围内尚无一个专用标准,美国借用UL758电子线标准进行生产认证,我国最早由西安隆源参考GB/T5023绝缘电缆标准和UL758电子线标准开始生产制造。
  三、绝缘软铜排的产品特性:
  1.易加工成型
  由于铜导体可以在绝缘层内自由滑动,故绝缘软铜排具有无限的弯折扭转特性。铜带宽厚比差别大,使得软铜排在厚度方向可以轻易折弯,而宽度方向却有高的刚性,从而使得绝缘软铜排能徒手或利用简易工具弯折出任意的空间构型,方便安装布线。
  2.高载流量
  由于趋肤效应,在通过交流电时,导体内部实际上电流很小,电流集中在临近导线外表的一薄层,绝缘软铜排的多层扁平导体结构使得相同的导体截面积可以承载更大的通过电流。从而减少导体材料的用量,既减轻了重量,也节省了布局空间。
  以下是三种载流量下,绝缘软铜排和普通圆电缆所需截面的比较:
  载流量绝缘软铜排截面积圆电缆截面积
  250A  40mm2   95mm2
  630A  160mm2  300mm2
  1000A  300mm2  555mm2
  3.安装方便
  绝缘软铜排经弯型打孔后,构造的空间形状既可避过干涉区域,在安装时弯折后还可以轻易回复原有形状,直接将接触面与接线柱连接稍加固定即可,省去了传统电缆和母排复杂的连接固定。
  四、绝缘软铜排的应用
  由于绝缘软铜排优异的特性,使得它已经成为电器布线的首选,逐步的将会替代电缆在电器布线中的应用,非主体结构的硬母排也将逐步被软铜排替代。
  软铜排导电体技术参数:
  退火电解铜:Cu%≥99.9%
  导电率:≥56.2S/m
  维氏硬度:<50HV
  抗拉强度:≥200MPa
  延伸率:≥30%
  软铜排绝缘层技术参数:
  聚氯乙烯:PVC
  颜色:黑色/橙色
  包覆方式:挤压成型
  介电强度:>23kV/mm
  氧指数水平:30%
  135℃/7天老化试验后的延伸率:>180%
  抗拉强度:>20MPa
  工作温度:-30℃至+105℃
  阻燃性:自熄灭
  工作电压范围:750V(10531线型)1000V(11343线型)
  耐压强度:(15min/50Hz):
  对地>15kV
  母排间>30kV
  导体类型:裸铜铜带/镀锡铜带
  标准长度:2m或3m
  标准产品规格及容许电流:



导体尺寸和片数
Conductor size
and pieces
(mm*mm*pieces)

截面积
Section
(mm2)

载流量(A)Current-load

导体尺寸和片数
Conductor size
and pieces
(mm*mm*pieces)

截面积
Section
(mm2)

载流量 (A)Current-load

△T=20K(3)

△T=40K(4)

△T=50K(5)

△T=20K(3)

△T=40K(4)

△T=50K(5)

15.5*0.8*2

24.8

125

175

200

40*1*2

80

240

330

380

15.5*0.8*3

37.2

160

210

240

40*1*3

120

330

480

540

15.5*0.8*4

49.6

195

265

295

40*1*4

160

400

560

630

15.5*0.8*6

74.4

225

320

360

40*1*5

200

450

630

710

15.5*0.8*8

99.2

265

380

430

40*1*6

240

480

680

750

15.5*0.8*10

124

300

420

480

40*1*8

320

600

830

920

20*1*2

40

170

240

270

40*1*10

400

670

920

1030

20*1*3

60

230

320

360

50*1*3

150

400

570

650

20*1*4

80

270

380

440

50*1*4

200

490

700

790

20*1*5

100

300

430

490

50*1*5

250

540

780

880

20*1*6

120

330

470

530

50*1*6

300

590

840

950

20*1*8

160

400

560

620

50*1*8

400

680

1000

1130

20*1*10

200

420

580

650

50*1*10

500

750

1100

1300

24*1*2

48

200

280

320

63*1*5

315

650

900

1000

24*1*3

72

250

360

410

63*1*6

378

690

980

1100

24*1*4

96

280

410

460

63*1*8

504

840

1200

1350

24*1*5

120

330

470

530

63*1*10

630

920

1300

1450

24*1*6

144

360

510

570

80*1*5

400

700

1100

1230

24*1*8

192

420

590

670

80*1*6

480

780

1210

1360

24*1*10

240

500

700

790

80*1*8

640

950

1400

1570

32*1*2

64

230

320

360

80*1*10

800

1090

1550

1730

32*1*3

96

280

410

460

100*1*5

500

860

1250

1400

32*1*4

128

320

460

520

100*1*6

600

950

1380

1530

32*1*5

160

390

550

610

100*1*8

800

1100

1580

1760

32*1*6

192

440

620

700

100*1*10

1000

1220

1710

1920

32*1*8

256

510

720

822

100*1*12

1200

1300

1800

2010

32*1*10

320

600

840

930






  选型指导:
  绝缘软铜排的载流量与软铜排截面尺寸和温度相关,如上表所示。在选型时要考虑以下因素:
  ①载流量
  ②允许母排温升
  ③母排宽度
  母排温升(△T)的计算公式如下:
  △T=Ta-Tc
  Tc:环境温度。
  Ta:软铜排通电后的温度(重要提示:对一般电器设备,Ta应≤105℃)。
  选型实例(仅供参考):
  要求:设备使用环境温度为40℃,要求软铜排载流量为510A,软铜排上最高温度不超过100℃,软铜排宽度不超过40mm。
  选型:按公式可以算出最高允许温升为60℃(100℃-40℃=60℃),这样可以选择规格为32×1×4的软铜排:这种规格的软铜排在负载520A电流下的温升为50A,所以此选型可行,并有足够的安全裕度。
